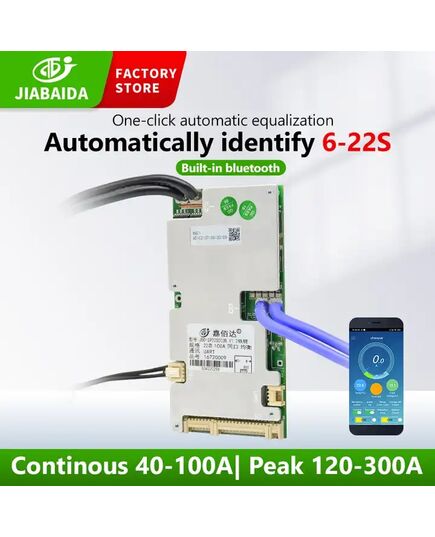

Smart BMS JBD 6S-22S 40A UART SP22S003A

Tο Smart BMS JBD 6S-22S SP22S003A διαθέτει όλα τα πρότυπα ασφαλείας και είναι κατάλληλο για μπαταρίες λιθίου με διαφορετικές χημικές ιδιότητες, όπως ιόντα λιθίου, πολυμερές λιθίου, φωσφορικό σίδηρο λιθίου, κ.λπ.

 Το Smart BMS JBD 6S-22S SP22S003A διαθέτει μια από τις πιο σύγχρονες εφαρμογές (xiaoxiang) και υποστηρίζει IOS και Android. Το Smart 6S-22S SP22S003A είναι τελευταίας τεχνολογίας με οχτώ σημεία προστασίας και εφαρμογή στο κινητό  για να έχετε τον πλήρη έλεγχο της μπαταρίας. Από την εφαρμογή έχετε άμεση πληροφόρηση για το κάθε κελί ξεχωριστά και πολλές επιλογές ρυθμίσεων για την βέλτιστη λειτουργία της.

Περιγραφή λειτουργίας προστασίας

Προστασία υπερφόρτισης: Όταν η μπαταρία βρίσκεται σε κατάσταση φόρτισης, η τάση συνεχίζει να ανεβαίνει. Όταν η πλακέτα προστασίας ανιχνεύσει ότι η τάση οποιουδήποτε στοιχείου είναι υψηλότερη από την τιμή προστασίας από υπερφόρτιση, η πλακέτα προστασίας θα ξεκινήσει αμέσως το χρονισμό. Όταν ο χρόνος φτάσει στην καθυστέρηση προστασίας από υπερφόρτιση, η πλακέτα προστασίας θα απενεργοποιήσει τον MOS φόρτισης, εκείνη τη στιγμή και θα σταματήσει την φόρτιση της κυψέλης.

Ανάκτηση προστασίας από υπερφόρτιση: Αφού εμφανιστεί η προστασία από υπέρταση στην πλακέτα προστασίας, η τάση της μπαταρίας θα πέσει κάτω από τη στατική κατάσταση ή την κατάσταση εκφόρτισης της μπαταρίας. Όταν η πλακέτα προστασίας ανιχνεύσει ότι κάθε τάση είναι χαμηλότερη από την τάση ανάκτησης της προστασίας υπερφόρτισης, η πλακέτα προστασίας θα δώσει ένα σήμα και θα ενεργοποιήσει το καλώδιο MOS φόρτισης για φόρτιση.

Προστασία από υπερβολική εκφόρτιση: Όταν η μπαταρία βρίσκεται σε κατάσταση εκφόρτισης, η τάση συνεχίζει να μειώνεται. Όταν η πλακέτα προστασίας ανιχνεύσει ότι η τάση οποιασδήποτε κυψέλης είναι χαμηλότερη από την τιμή προστασίας από υπερφόρτιση, η πλακέτα προστασίας θα ξεκινήσει αμέσως τον χρονισμό. Όταν ο χρόνος φτάσει στην καθυστέρηση προστασίας υπερεκφόρτισης, το σήμα εξόδου της πλακέτας προστασίας θα απενεργοποιήσει το καλώδιο εκφόρτισης MOS, το κύκλωμα κλειδώματος φορτίου θα λειτουργήσει, αλλά δεν μπορεί να αποφορτιστεί αυτήν τη στιγμή.

Ανάκτηση προστασίας από υπερβολική εκφόρτιση: Αφού εμφανιστεί η προστασία από υπερφόρτιση στην πλακέτα προστασίας, η τάση της μπαταρίας θα ανέβει κάτω από τη στατική κατάσταση ή την κατάσταση εκφόρτισης της μπαταρίας. Όταν η πλακέτα προστασίας ανιχνεύσει ότι κάθε τάση είναι υψηλότερη από την τάση ανάκτησης της προστασίας υπερεκφόρτισης. Αυτή τη στιγμή, αποσυνδέστε το φορτίο ή φορτίστε, η πλακέτα προστασίας θα δώσει ένα σήμα και θα ενεργοποιήσει το καλώδιο MOS φόρτισης για φόρτιση.

Προστασία από υπερένταση: Όταν η μπαταρία βρίσκεται σε στατική κατάσταση ή σε κατάσταση εκφόρτισης, το ρεύμα αυξάνεται ξαφνικά. Όταν η πλακέτα προστασίας ανιχνεύσει ότι το ρεύμα φθάνει την τιμή προστασίας υπερέντασης, η πλακέτα προστασίας θα ξεκινήσει τη χρονολόγηση εκείνη τη στιγμή. Όταν η τρέχουσα διάρκεια στο κύκλωμα φτάσει στον χρόνο καθυστέρησης προστασίας υπερέντασης, το σήμα εξόδου της πλακέτας προστασίας θα απενεργοποιήσει το καλώδιο εκφόρτισης MOS και το κύκλωμα κλειδώματος φορτίου θα λειτουργήσει. Αυτή τη στιγμή, η εκκένωση δεν μπορεί να πραγματοποιηθεί.

Ανάκτηση προστασίας από υπερένταση: Αφού εμφανιστεί η προστασία υπερέντασης εκφόρτισης στην πλακέτα προστασίας, ο σωλήνας MOS εκφόρτισης απενεργοποιείται και το ρεύμα στον βρόχο γίνεται 0. Αυτή τη στιγμή, το φορτίο αποσυνδέεται ή φορτίζεται, το σήμα εξόδου της πλακέτας προστασίας θα ενεργοποιήσει το καλώδιο MOS εκφόρτισης για εκφόρτιση.

Χαρακτηριστικά

Το SP22S003A υποστηρίζει αυτόματη αναγνώριση μπαταριών φωσφορικού σιδήρου λιθίου από 10S έως 17S και διαθέτει ένα ευρύ φάσμα επιλογών συνεχούς ρεύματος από 40Α έως 120Α, καλύπτοντας τις ανάγκες διαφορετικών αναγκών.

Το SP22S003A διαθέτει Bluetooth και διασύνδεση UART, που διευκολύνει τους χρήστες να προβάλλουν και να προσαρμόζουν τις παραμέτρους μέσω μιας εφαρμογής για κινητά ή ενός υπολογιστή.

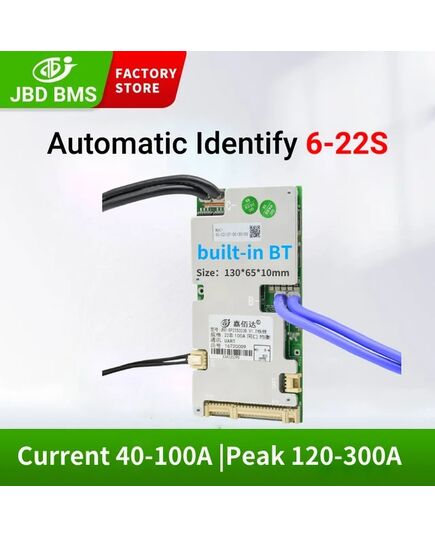

Μέγεθος: 130*65*12mm

Τύπος μπαταρίας: Lifepo4 & Li-ion Battery

Υποστήριξη αυτόματης αναγνώρισης συμβολοσειρών:10S-17S.

Το πακέτο περιλαμβάνεται: BMS με ενσωματωμένα καλώδια BT*Balance
